Nguồn gốc:
Thâm Quyến.Trung Quốc
Hàng hiệu:
Inrover
Chứng nhận:
ISO9001
Số mô hình:
Schaublin W20
Liên hệ với chúng tôi

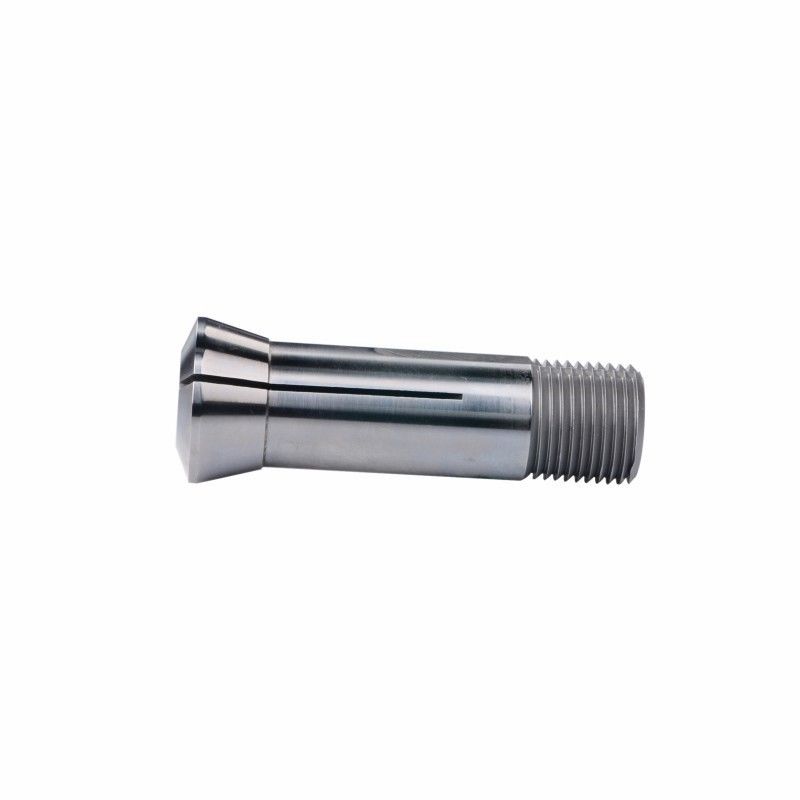

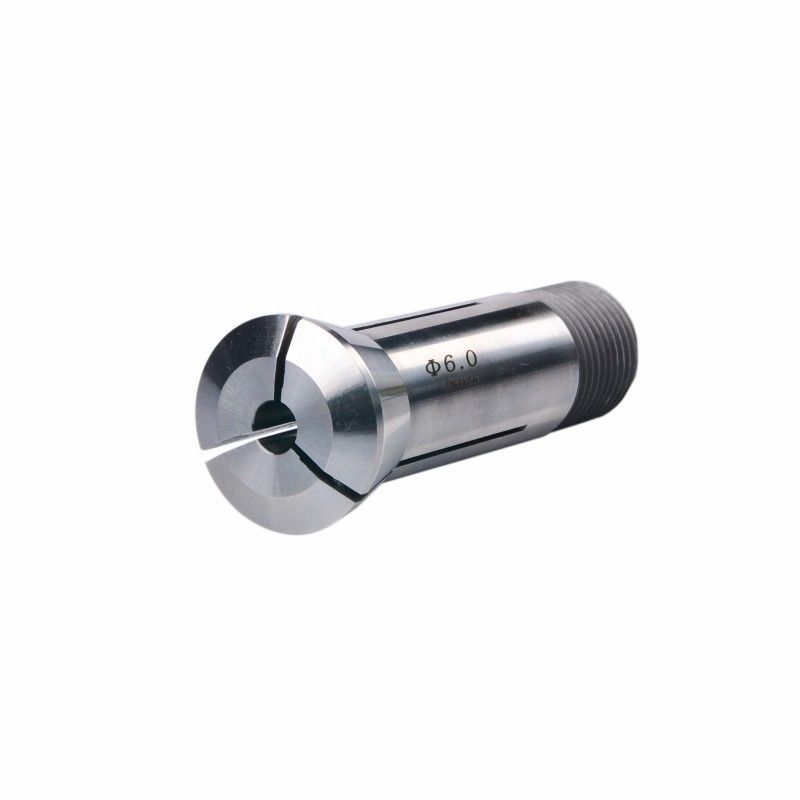

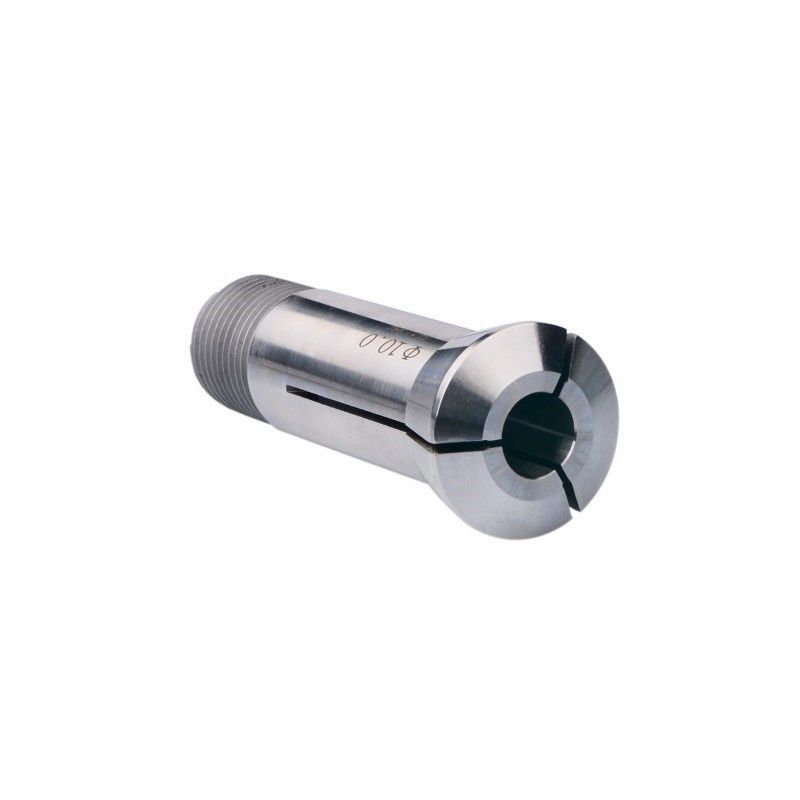

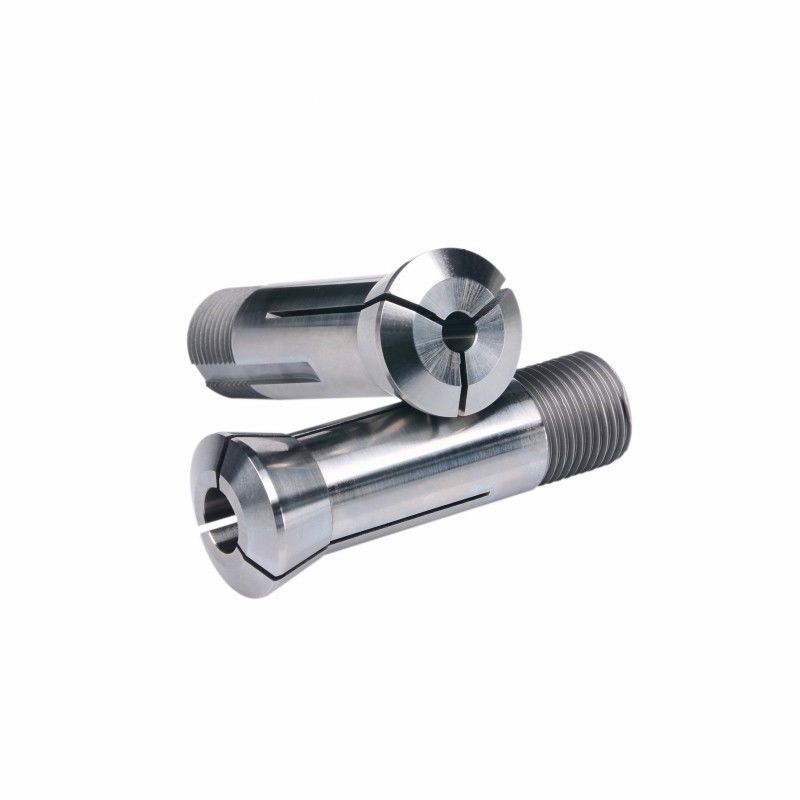

Chốt khẩn cấp cao độ chính xác Schaublin W20 W12 W25 loại W
| Điểm số. | A | B | C |
Ø
|
E | F | G | α | Hồng |
| W12 | |||||||||
|
80-52200
|
12.0 | 16.0 | 45.6 | 1.5 | - | - |
Ø11.75x1.25/45/5
|
15°
|
1 |
| W20 | |||||||||
|
80-50300
|
20.0 | 26.3 | 73.0 | 2.0 | - | - |
Ø19.70x1.666/45°/5°
|
15° | 1 |
|
80-52365
|
20.0 | 26.3 | 105.6 | 6.0 | 47.0 | 35.0 |
Ø19.70x1.666/45°/5°
|
15° | 2 |
| W25 | |||||||||
|
80-50294
|
25.0 | 33.7 | 97.6 | 2.0 |
Ø24.70x1.693/45°/5°
|
15° | 1 | ||
|
W31.75
|
|||||||||
|
80-52531
|
31.75 | 37.4 | 87.0 | 2.0 |
Ø31.4x1.27/60°
|
10°3'
|
1 |
Các thông số kỹ thuật:
| Đặc điểm sản phẩm | Mô tả |
|---|---|
| Vật liệu | Thép cac-bơ/thép đệm |
| Keyway On Cone | Có thể làm theo yêu cầu |
| Bề mặt lỗ kẹp | Mượt/hướng |
| Một bộ đầy đủ | Trọng tâm Collet, Sub Collet, Hướng dẫn Bush, Bar Feeder Chuck |
| Ứng dụng | Máy quay CNC |
| Hình dạng lỗ kẹp | Vòng / Hex / Quadrat / Bốn giác / Tam giác / lỗ bước / Chiêm bao / Bốn giác / Sáu lỗ khe / lỗ đặc biệt |
1- Vật liệu: Carbide đảm bảo mòn thấp và tuổi thọ dài hơn của collets
2Độ chính xác: dung sai chặt chẽ để phù hợp với phù hợp trượt và với chất lượng cao bề mặt kết thúc, có thể giúp cải thiện độ chính xác, kết thúc của các bộ phận gia công.
3- Sức bền: được làm từ thép chất lượng cao và Carbides chịu mòn, giảm nhu cầu thay thế thường xuyên và bảo trì, thời gian hoạt động dài
4- Khả năng tương thích: được thiết kế để tương thích với một loạt các mô hình máy và phiên bản, làm cho chúng phù hợp để sử dụng ở bất cứ đâu trên thế giới.
5Hiệu suất: được thiết kế để cung cấp khả năng phục hồi tốt nhất cho tải chu kỳ và hiệu suất tuyệt vời trong một loạt các ứng dụng gia công.
6. tùy chỉnh: chúng tôi cung cấp một loạt các collets và hướng dẫn bụi trong các kích thước khác nhau, hình dạng và vật liệu để phù hợp với các ứng dụng khác nhau.
7. Kiểm soát chất lượng: chúng tôi có kiểm soát chất lượng nghiêm ngặt trong mỗi giai đoạn sản xuất để đảm bảo rằng các collets và cây dẫn đường của nó đáp ứng các tiêu chuẩn cao nhất về hiệu suất và độ tin cậy.
